تفاصيل المنتج:
|
مادة: | الكربون الصلب | التقنيات: | CNC |
---|---|---|---|
نوع: | تركيبات ، محول | اللون: | أبيض |
طلب: | ربط الأنابيب | اسم العلامة التجارية: | DUOLI |
تسليط الضوء: | تركيب نوع لدغة,وصلات أنابيب هيدروليكية,أنبوب نوع لدغة الكربون الصلب |

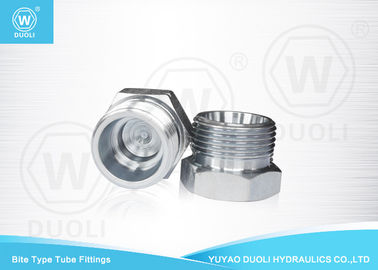

دين 24 ° لدغة نوع أنبوب تركيب الأبيض التوصيل بواسطة الكربون الصلب
الأبعاد والتحمل
حجم الجدول هو حجم المعالجة السطحية
التسامح من الزوايا الست إلى الحافة هو في الجدول 1A
يجب أن لا يقل حجم زاوية القطر الستة عن 1.092 مرة عن حجم الحافة الاسمية
الزوايا الست من طول لا تقل عن 0.43 مرات الحجم الاسمي على الجانب.
الحد الأدنى لحجم مربع قطري لا يقل عن 1.25 مرات الحجم الاسمي على جانب من
طول الجانب لا تقل عن 0.75 مرات الحجم الاسمي على الجانب. وينبغي أن يكون التسامح غير المسماة
ضمن + 0.016 '(+ 0.4mm)؛
يجب التحكم في القاعدة المشتركة (المقعد المناسب) ومؤشر ترابط قطر الخيط المستقيمة في 0.010 "(0.25mm).
وينبغي أن يكون مجموع رونوت (فيم) بالإضافة إلى متطلبات خاصة، وفقا للفتحة
والتسامح الجداول في 1B التسامح. الكوع، ثلاثة وصلات. كل نهاية من أربعة من خلال محور التحمل زاوية
1/8 ~ 3 / 8Tube المفاصل و 1/8 ~ 1/4 مخروط الأنابيب المشتركة هو 2.5 درجة؛
1/2 ~ 2Tube موصل و 3/8 ~ 2 تفتق الأنابيب المشتركة هو + 1.5 درجة
بالإضافة إلى المتطلبات الخاصة، وستة زاوية لتكون على حافة حجم قطرها 15 ~ 30 من الشطب،
التحمل ل + 0 / -0.016 "(0.4mm). أو كما يسمح التصاميم لشطف المجاورة
معالج:
وينبغي أن تكون عملية الإنتاج المشترك للمنتجات عالية الجودة للامتثال مع الطريقة الاقتصادية الأكثر.
لا يوجد لدغ، أكسيد الحديد، وما إلى ذلك قد يكون استخدام تأثير وظيفة، كل من سطح الختم من النهاية في
2.5um.
خيط | الفائز جزء نو. | ||
الجزء رقم. | 1 | 2 | |
ROV-06L | M12 × 1.5 | 4C-12 | |
ROV-08L | M14 × 1.5 | 4C-14 | |
ROV-10L | M16 × 1.5 | 4C-16 | |
ROV-12L | M18 × 1.5 | 4C-18 | |
ROV-15L | M22 × 1.5 | 4C-22 | |
ROV-18L | M26 × 1.5 | 4C-26 | |
ROV-22L | M30 × 2.0 | 4C-30 | |
ROV-28L | M36 × 2.0 | 4C-36 | |
ROV-35L | M45 × 2.0 | 4C-45 | |
ROV-42L | M52 × 2.0 | 4C-52 |
لدينا ق الإجراء:
كما كان لدينا أكثر من 5 المهنية والتقنية الشخصية، أنها تضمن 100٪ فحص المنتجات.
1. فحص المواد: مراقبة صارمة من المواد باستخدام، تلبية المعايير الدولية المطلوبة؛
2. شبه-- منتجات تامة الصنع التفتيش: المنتج التفتيش قبل 100٪ الانتهاء؛
3. اختبار خط الانتاج: مع فريق العمل أو مهندس البيانات الذي سوف تفقد ماتشينس وخطوط ثابتة
فترة.
4. الانتهاء برودكوكت التفتيش: الجودة والممتلكات اختبار قبل المنتجات الزنك مطلي، معبأة وتحميلها.
